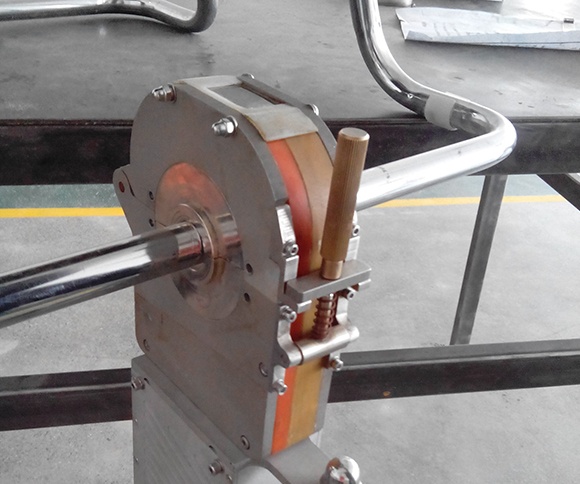

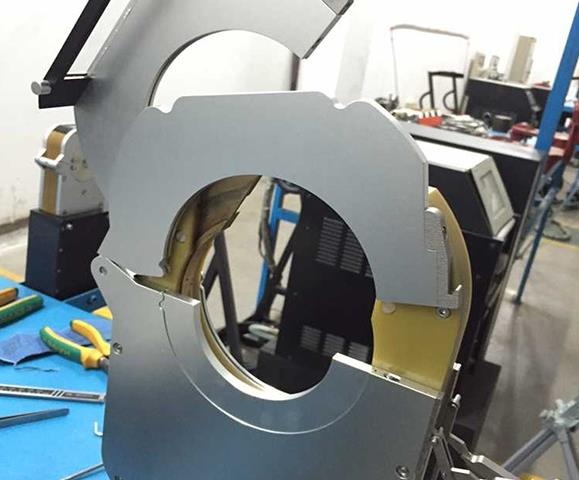

自动化管管焊接工作站包含封闭管管焊机、IGBT逆变控制直流脉冲电源、水箱、管管对接工装等设备 ，工作站采用我公司自主品牌KHGC63封闭管管氩弧焊机 ，适用于碳钢、合金钢、不锈钢等材料的管外径φ16?mm?～φ63?mm ，壁厚0.8~2.8mm管-管的全位置自动焊接。
管管对接工装由夹紧装置 ，气动升降装置 ，弹性自适应装置 ，横向调整装置 ，以及启动控制系统五部分组成。适用夹紧管径范围16-36mm之间。工作时 ，由工人双手持续要焊接的不锈钢管在夹紧工装的V型块上对接 ，然后压紧工件。气动升降气缸升起焊接机头 ，使机头副钳口的定位圆与管子贴合定位 ，由工人通过弹簧自适应装置调整机头上钨极位置 ，使之与管管对接缝处正对 ，然后压紧机头上压紧盖 ，启动焊接。焊接完成后 ，打开机头 ，机头下降 ，松开夹具 ，送出工件。
|
序号 |
项目 |
主要技术参数 |
|
1 |
焊接执行设备 |
KHGC63 |
|
1.1 |
可焊管子直径（mm） |
Φ16~Φ63 |
|
1.2 |
旋转速度（rpm） |
0.6-10 |
|
1.3 |
冷却方式 |
水冷 |
|
1.4 |
重量（kg） |
2.1 |
|
2 |
焊接电源 |
DT-300P 日本 OTC |
|
2.1 |
额定电压输入 |
单相AC220V50/60HZ |
|
2.2 |
焊接电流调节范围 |
DC 4-300A |
|
2.3 |
脉冲频率范围 |
0.5-30HZ |
|
3 |
控制系统 |
定制 |
|
3.1 |
额定输入电压 |
220V |
|
3.2 |
主要组成 |
PLC+触摸屏+控制箱 |
